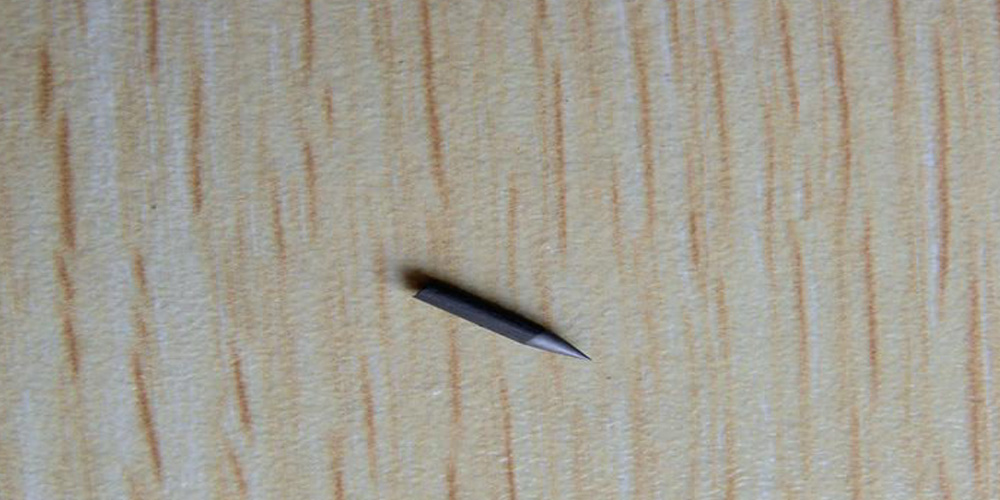

纯钨针是由纯钨材料制成的，这是一种又脆又难加工的钢灰色金属。然而，如果取得了足够纯，虽然钨保留其硬度（这超过许多钢），钨针变得足够的可塑性，可以很容易加工。钨针可通过锻造，拉伸，挤压或烧结来制成。

一、钨针是由钨材料制成的主要产品之一。因此，它拥有的物理和化学性质，独特的性能不同于其他金属制成的针。

二、以纯形式的所有的金属，钨有最高的熔化点（3422°C，最低6192°F）最低蒸气压（在温度高于1650℃，3000°F）和最高的拉伸强度。钨在任何纯金属的热膨胀系数中最低。低热膨胀和高的熔点和钨的强度从由5d电子的钨原子之间形成强共价键发起。 合金中拥有少量的钨钢，大大提高了它的韧性。因此，钨针与纯钨材料有同样的物理性能。

三、以钨针的化学性质，也可以从氧化钨材料中分析，具有氧化性，耐腐蚀性，耐磨性和耐高温度性。这一直是钨针可以存储长期得以不可改变质量的原因。

一、钨针可以从拉直钨丝或钨棒制成。一个用电解加工钨针方法的试验结果表现如下。

二、在这项研究中，电解微机械加工测试仪是用于研究供电电压，钨棒的浸没深度，以及加工时间的电流波形中，材料去除速率，并在钨针的几何形状的影响。钨棒被电解浸在浓度为10重量％的氢氧化钠作为阳极，并在不锈钢环作为阴极含水电解质中。主轴旋转速度和搅拌转速分别设定为100rpm下和在200rpm。

三、通过分析钨针的形状，四加工制度已被确定为未加工的制度、不完全加工的制度、完全加工制度，在机械加工的制度。为了获得完美的钨针，该实验是在完整的加工机制下进行的。结果表明，钨棒成为浸没深度为5毫米短锥，并为10mm深长锥。当为10 mm浸没深度和3V电源电压，钨针表面变得粗糙一点，钨针尖端半径约为2gm。随着电源电压为4.5 V，钨针的表面和材料去除率有均匀的下降趋势，且尖端半径达到亚微米级的。电源电压为6V，由于材料去除率变化剧烈，它变得非常难以控制的钨针的直径。

四、加工时间在0至10分钟为4.5V电源电压，钨棒直径从1000下降到200gm，但在加工时间10到12.5分钟之间，在目前的下降趋势钨棒逐渐转变成针，且尖端半径从200gm减少到亚微米级。因此，加工时间必须精确控制在亚微米半径制造针。

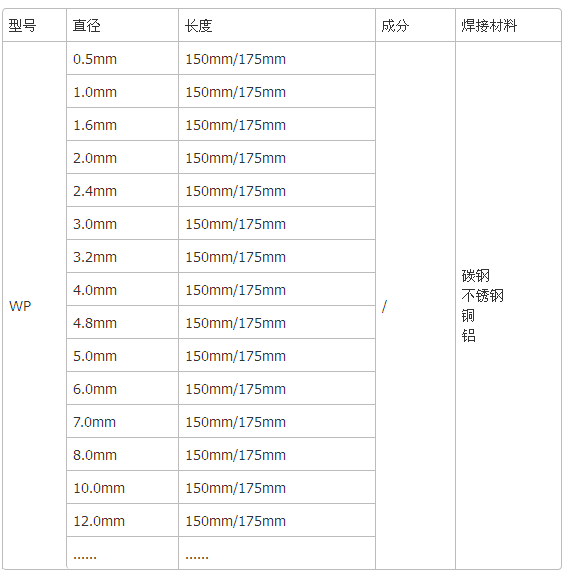

型号	直径	长度	成分	焊接材料
WP	0.5mm	150mm/175mm	/	碳钢 不锈钢 铜 铝
	1.0mm	150mm/175mm
	1.6mm	150mm/175mm
	2.0mm	150mm/175mm
	2.4mm	150mm/175mm
	3.0mm	150mm/175mm
	3.2mm	150mm/175mm
	4.0mm	150mm/175mm
	4.8mm	150mm/175mm
	5.0mm	150mm/175mm
	6.0mm	150mm/175mm
	7.0mm	150mm/175mm
	8.0mm	150mm/175mm
	10.0mm	150mm/175mm
	12.0mm	150mm/175mm
	......	......
