硬质合金刀垫是保护刀体确定刀片(切削刃)位置的硬质合金垫片。

硬质合金刀垫的形式与装夹受刀具尺寸和刀垫的功能因素影响。

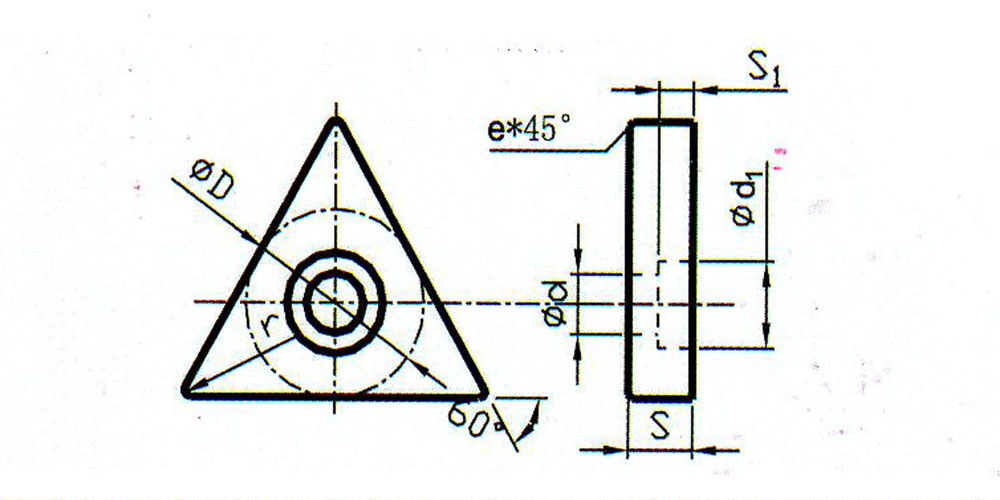

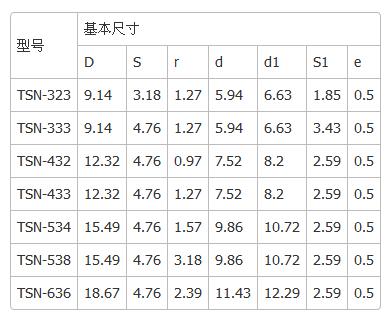

型号	基本尺寸
	D	S	r	d	d1	S1	e
TSN-323	9.14	3.18	1.27	5.94	6.63	1.85	0.5
TSN-333	9.14	4.76	1.27	5.94	6.63	3.43	0.5
TSN-432	12.32	4.76	0.97	7.52	8.2	2.59	0.5
TSN-433	12.32	4.76	1.27	7.52	8.2	2.59	0.5
TSN-534	15.49	4.76	1.57	9.86	10.72	2.59	0.5
TSN-538	15.49	4.76	3.18	9.86	10.72	2.59	0.5
TSN-636	18.67	4.76	2.39	11.43	12.29	2.59	0.5

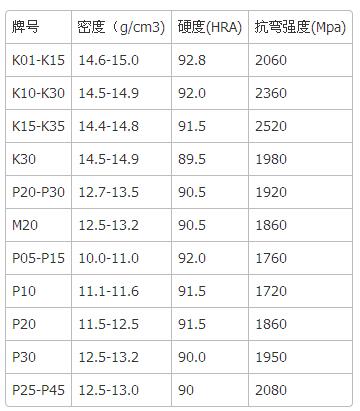

牌号	密度（g/cm3)	硬度(HRA)	抗弯强度(Mpa)
K01-K15	14.6-15.0	92.8	2060
K10-K30	14.5-14.9	92.0	2360
K15-K35	14.4-14.8	91.5	2520
K30	14.5-14.9	89.5	1980
P20-P30	12.7-13.5	90.5	1920
M20	12.5-13.2	90.5	1860
P05-P15	10.0-11.0	92.0	1760
P10	11.1-11.6	91.5	1720
P20	11.5-12.5	91.5	1860
P30	12.5-13.2	90.0	1950
P25-P45	12.5-13.0	90	2080
