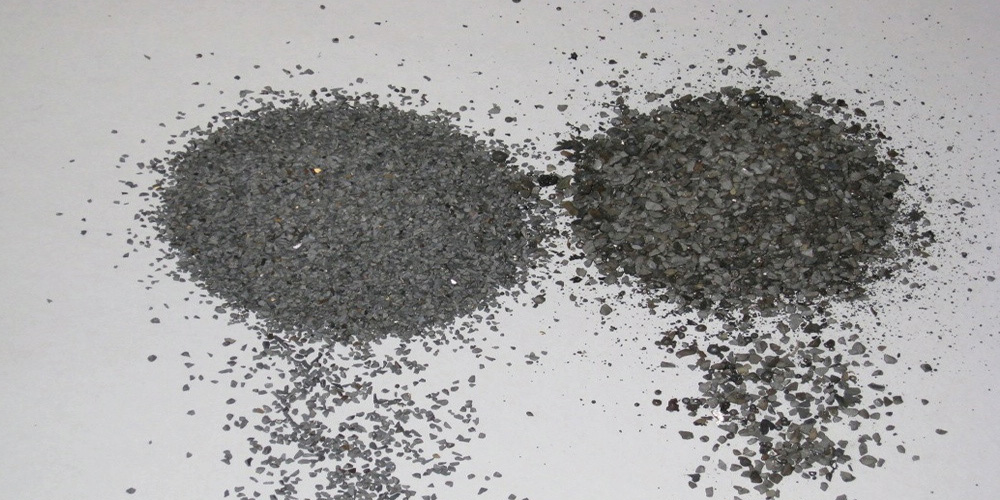

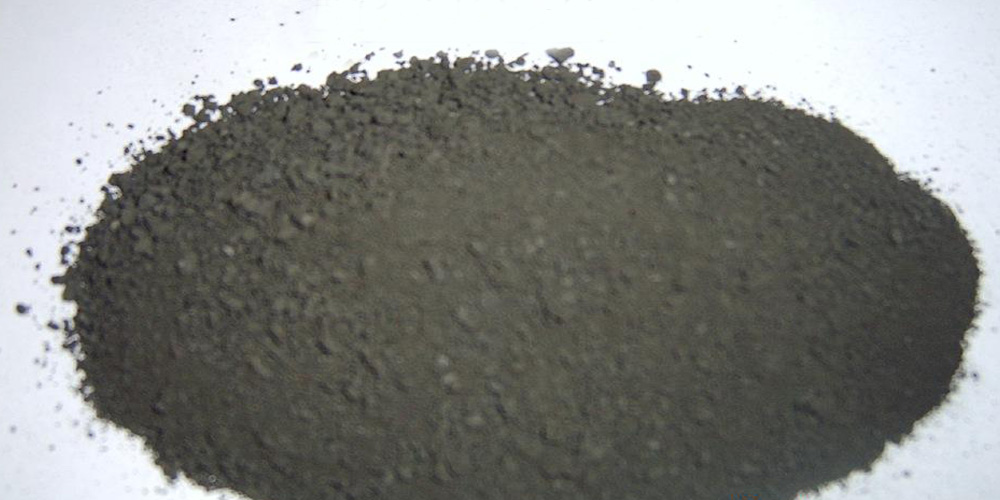

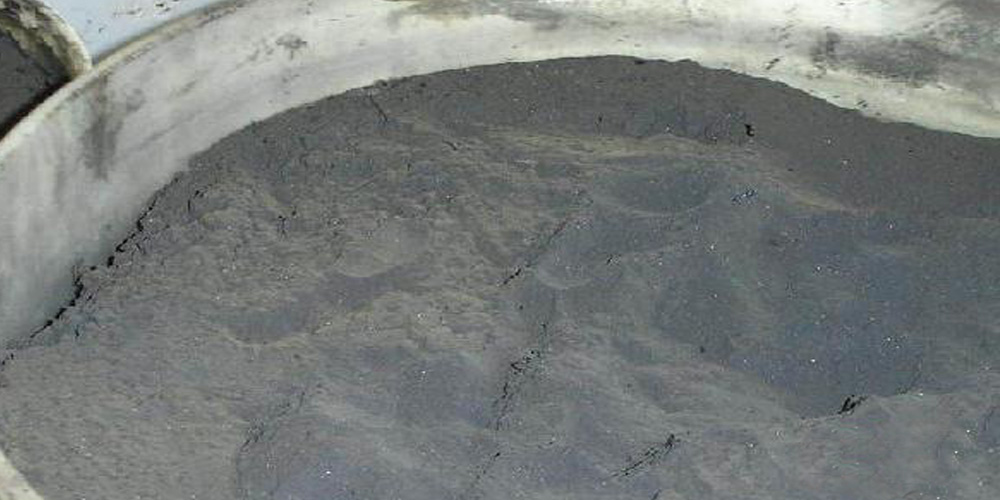

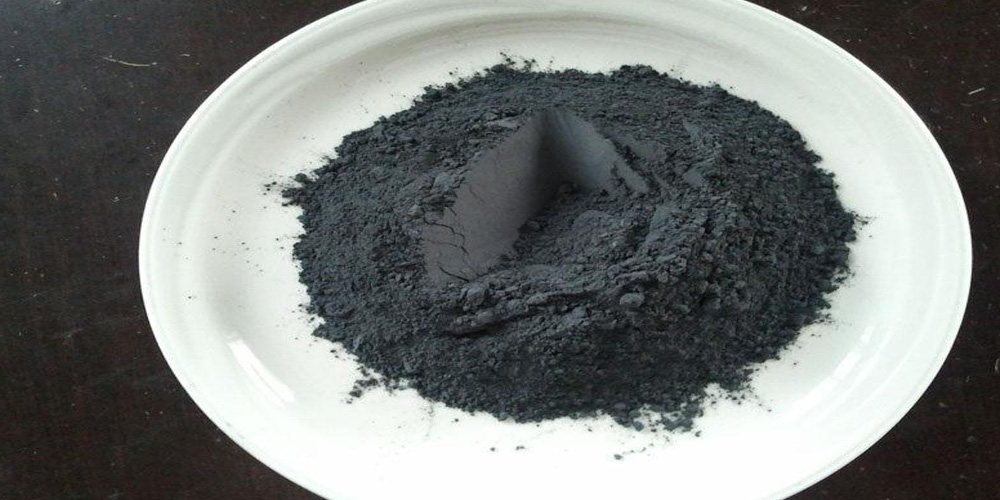

碳化钨粉(WC)是生产硬质合金的主要原料，国内主要生产企业有株州、自贡、南昌、旅顺硬质合金厂。每年生产的碳化钨粉主要供国内使用，部分出口到日本、美国、德国、意大利、法国、瑞典等国家。

熔点 2870°C

沸点 6000°C

密度 15,63 g/cm³

理论密度 15.55g/cm³

分子量 195.85

显微硬度 17800MPa

弹性模量 71.0GPa

抗压强度 56MP

热膨胀系数 3.84×10-6/℃

电阻率 19.2×10-6Ω·cm

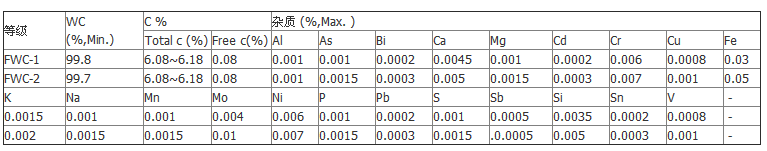

等级	WC (%,Min.)	C %		杂质 (%,Max. )
		Total c (%)	Free c(%)	Al	As	Bi	Ca	Mg	Cd	Cr	Cu	Fe
FWC-1	99.8	6.08~6.18	0.08	0.001	0.001	0.0002	0.0045	0.001	0.0002	0.006	0.0008	0.03
FWC-2	99.7	6.08~6.18	0.08	0.001	0.0015	0.0003	0.005	0.0015	0.0003	0.007	0.001	0.05
K	Na	Mn	Mo	Ni	P	Pb	S	Sb	Si	Sn	V	-
0.0015	0.001	0.001	0.004	0.006	0.001	0.0002	0.001	0.0005	0.0035	0.0002	0.0008	-
0.002	0.0015	0.0015	0.01	0.007	0.0015	0.0003	0.0015	.0.0005	0.005	0.0003	0.001	-

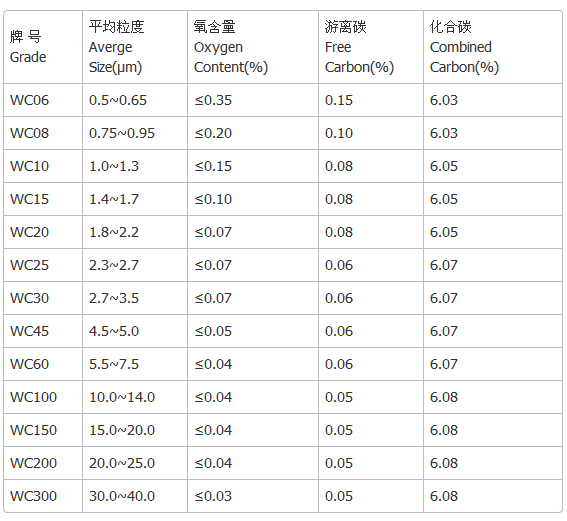

牌 号 Grade	平均粒度  Averge Size(μm)	氧含量  Oxygen Content(%)	游离碳  Free Carbon(%)	化合碳 Combined Carbon(%)
WC06	0.5~0.65	≤0.35	0.15	6.03
WC08	0.75~0.95	≤0.20	0.10	6.03
WC10	1.0~1.3	≤0.15	0.08	6.05
WC15	1.4~1.7	≤0.10	0.08	6.05
WC20	1.8~2.2	≤0.07	0.08	6.05
WC25	2.3~2.7	≤0.07	0.06	6.07
WC30	2.7~3.5	≤0.07	0.06	6.07
WC45	4.5~5.0	≤0.05	0.06	6.07
WC60	5.5~7.5	≤0.04	0.06	6.07
WC100	10.0~14.0	≤0.04	0.05	6.08
WC150	15.0~20.0	≤0.04	0.05	6.08
WC200	20.0~25.0	≤0.04	0.05	6.08
WC300	30.0~40.0	≤0.03	0.05	6.08

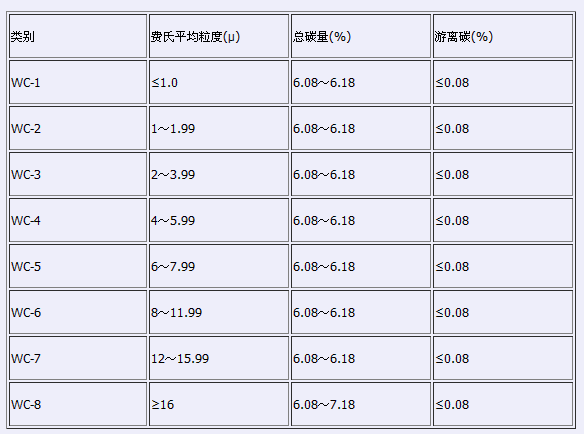

类别	费氏平均粒度(μ)	总碳量(%)	游离碳(%)
WC-1	≤1.0	6.08～6.18	≤0.08
WC-2	1～1.99	6.08～6.18	≤0.08
WC-3	2～3.99	6.08～6.18	≤0.08
WC-4	4～5.99	6.08～6.18	≤0.08
WC-5	6～7.99	6.08～6.18	≤0.08
WC-6	8～11.99	6.08～6.18	≤0.08
WC-7	12～15.99	6.08～6.18	≤0.08
WC-8	≥16	6.08～7.18	≤0.08
